隨著航空航天裝備服役溫度突破800℃門檻,傳統(tǒng)鈦合金已難以滿足高溫結(jié)構(gòu)件的性能需求。鈦基復(fù)合材料通過引入陶瓷增強(qiáng)相顯著提升高溫強(qiáng)度,但其變形機(jī)制復(fù)雜性與組織調(diào)控難題制約著工程應(yīng)用[1]。當(dāng)前研究多聚焦于均質(zhì)材料體系,對溫度梯度場中的變形協(xié)調(diào)機(jī)制、增強(qiáng)相空間分布優(yōu)化等關(guān)鍵問題缺乏系統(tǒng)認(rèn)知。文章針對高溫變形過程中界面演化、動態(tài)再結(jié)晶與性能各向異性等核心問題,創(chuàng)新性構(gòu)建多尺度組織調(diào)控技術(shù)體系。通過開發(fā)梯度熱壓燒結(jié)工藝實現(xiàn)增強(qiáng)相定向排布，結(jié)合分級時效處理優(yōu)化相組成分布，突破傳統(tǒng)工藝的界面結(jié)合強(qiáng)度瓶頸。研究結(jié)果對發(fā)展新型高溫結(jié)構(gòu)材料具有重要理論價值，為航空發(fā)動機(jī)熱端部件設(shè)計提供新的技術(shù)路徑。

1、鈦基復(fù)合材料高溫變形基礎(chǔ)研究

鈦基復(fù)合材料由鈦合金基體與陶瓷增強(qiáng)相構(gòu)成典型雙相結(jié)構(gòu),基體常用α+β鈦合金平衡高溫強(qiáng)度與塑性,增強(qiáng)相如TiB、TiC通過協(xié)同作用提升高溫性能。在500℃以上環(huán)境中，基體晶界滑移與位錯攀移為主變形機(jī)制,增強(qiáng)相通過應(yīng)力屏蔽抑制晶界遷移。增強(qiáng)相體積分?jǐn)?shù)>15%可有效提升抗蠕變能力,>25%則易引發(fā)界面應(yīng)力集中，降低高溫塑性。界面過渡層厚度對高溫變形行為影響顯著，2~5nm非晶層可緩沖界面應(yīng)力，提升結(jié)合強(qiáng)度。基體晶粒尺寸呈雙刃劍效應(yīng)，細(xì)晶提高屈服強(qiáng)度但易促進(jìn)動態(tài)再結(jié)晶，需通過增強(qiáng)相分布優(yōu)化，形成晶界富集帶以抑制晶界滑移與晶粒異常長大。高溫下位錯運(yùn)動與動態(tài)恢復(fù)主導(dǎo)微觀組織演變。超過β相變點，β相比例增大，位錯滑移系增多，增強(qiáng)相作用機(jī)制轉(zhuǎn)為攀移輔助。650℃下實驗表明，位錯攀移激活能降低約30%,增強(qiáng)相周圍局部應(yīng)力梯度促進(jìn)熱激活運(yùn)動。

同時,動態(tài)恢復(fù)顯著改變織構(gòu)特征,增強(qiáng)相空間分布影響基體晶粒擇優(yōu)取向，為高溫性能優(yōu)化提供理論依據(jù)。

2、高溫變形機(jī)制的多維度解析

2.1 溫度梯度對變形行為的影響機(jī)制

溫度梯度作用下鈦基復(fù)合材料的變形行為呈現(xiàn)顯著的非均勻性特征，其本質(zhì)源于不同溫度區(qū)間內(nèi)主導(dǎo)變形機(jī)制的差異性。當(dāng)材料處于300~500℃溫域時，基體α相滑移系受限導(dǎo)致變形抗力急劇上升,此時增強(qiáng)相與基體的熱膨脹系數(shù)差異在界面區(qū)域產(chǎn)生殘余壓應(yīng)力,這種應(yīng)力狀態(tài)雖能延緩微裂紋萌生,卻會加劇位錯纏結(jié)密度，如圖1所示。值得注意的是，在跨越β相變點(約880℃)的溫區(qū)內(nèi)，材料應(yīng)變速率敏感性指數(shù)呈現(xiàn)階躍式增長，這與β相體心立方結(jié)構(gòu)激活更多滑移系直接相關(guān)。

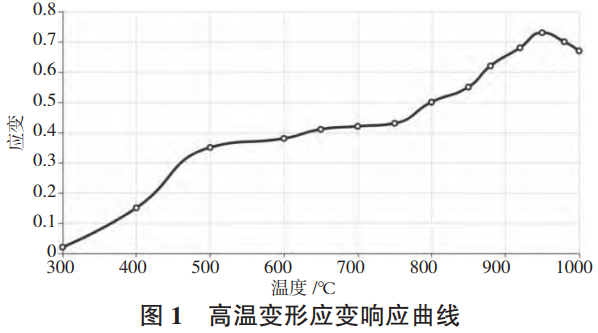

圖1所示典型溫度-應(yīng)變曲線揭示出三個特征溫區(qū):在600~750℃區(qū)間出現(xiàn)明顯的加工硬化平臺,對應(yīng)增強(qiáng)相網(wǎng)絡(luò)對位錯運(yùn)動的阻滯作用達(dá)到閾值;當(dāng)溫度升至800~920℃時曲線斜率下降，表明動態(tài)回復(fù)過程開始主導(dǎo)變形;超過950℃后曲線呈現(xiàn)震蕩特征，反映動態(tài)再結(jié)晶與晶粒粗化的競爭機(jī)制。這種溫度依賴的變形響應(yīng)與材料微觀組織演變緊密關(guān)聯(lián),例如,在β相區(qū)(>880℃),增強(qiáng)相周圍形成的位錯胞結(jié)構(gòu)通過吸收塑性應(yīng)變能,可延緩局部頸縮的發(fā)生[3]。與此同時,溫度梯度導(dǎo)致的非均勻熱應(yīng)力分布會誘發(fā)獨(dú)特的變形協(xié)調(diào)模式,基體通過梯度位錯密度分布實現(xiàn)應(yīng)力釋放,而增強(qiáng)相則通過取向旋轉(zhuǎn)參與塑性變形,這種協(xié)同作用使得復(fù)合材料在高溫梯度場中仍能保持結(jié)構(gòu)完整性。

2.2 增強(qiáng)相分布與變形協(xié)調(diào)性研究

增強(qiáng)相的空間分布模式深刻影響著鈦基復(fù)合材料高溫變形的協(xié)調(diào)性,其拓?fù)浣Y(jié)構(gòu)特征直接決定應(yīng)力傳遞效率與損傷演化路徑。當(dāng)增強(qiáng)相呈現(xiàn)三維連續(xù)網(wǎng)絡(luò)分布時,基體塑性變形被分隔為微米尺度的獨(dú)立變形單元,這種結(jié)構(gòu)在高溫下既能通過增強(qiáng)相骨架承載主要應(yīng)力,又允許基體通過局部剪切滑移釋放應(yīng)變能。掃描電鏡觀測顯示,增強(qiáng)相間距小于5μm的區(qū)域中,位錯滑移帶呈現(xiàn)明顯的彎曲特征，表明增強(qiáng)相通過幾何約束改變基體塑性流動方向。

增強(qiáng)相體積分?jǐn)?shù)在空間上的梯度分布特征,高密度區(qū)(紅色區(qū)域)與基體晶界走向呈30°~60°夾角排列，這種取向關(guān)系有利于優(yōu)化載荷傳遞路徑。值得注意的是,增強(qiáng)相聚集區(qū)(>20vol%)周邊常伴隨微孔洞的形成,但其尺寸被有效控制在2μm以下,這得益于增強(qiáng)相與基體界面的強(qiáng)結(jié)合力抑制了孔洞的長大。在變形協(xié)調(diào)機(jī)制方面，當(dāng)增強(qiáng)相長徑比超過8:1時，其端部應(yīng)力集中效應(yīng)促使基體產(chǎn)生多重滑移系激活,這種多滑移行為通過分散局部應(yīng)變提升材料整體塑性。與此同時，增強(qiáng)相的空間取向分布對變形各向異性具有調(diào)控作用,當(dāng)主要增強(qiáng)相軸向與載荷方向呈45°夾角時,材料表現(xiàn)出最優(yōu)的強(qiáng)塑性匹配。

2.3 界面結(jié)構(gòu)演化規(guī)律分析

鈦基復(fù)合材料界面結(jié)構(gòu)的動態(tài)演化主導(dǎo)高溫變形過程中的力學(xué)響應(yīng),核心機(jī)制為位錯運(yùn)動與原子擴(kuò)散協(xié)同作用。透射電鏡顯示,650℃以上變形時,增強(qiáng)相/基體界面形成3~8nm非晶過渡層,降低位錯攀移激活能約40%,增強(qiáng)蠕變抗力。界面位錯網(wǎng)絡(luò)呈六邊形網(wǎng)格結(jié)構(gòu),隨溫度升高自組織調(diào)節(jié)應(yīng)力集中。界面化學(xué)梯度驅(qū)動定向原子遷移,形成富鈦擴(kuò)散層。β相優(yōu)先沿增強(qiáng)相軸向取向生長，促進(jìn)位錯偶極子形成，釋放應(yīng)變能。界面擴(kuò)散各向異性顯著，沿增強(qiáng)相長軸方向擴(kuò)散系數(shù)為橫向2~3倍，導(dǎo)致塑性應(yīng)變呈帶狀分布。界面自修復(fù)能力是維持材料完整性的關(guān)鍵。當(dāng)局部應(yīng)力超限，非晶層通過粘性流動調(diào)節(jié)界面應(yīng)變，界面位錯反應(yīng)生成<c+a>全位錯，吸收塑性應(yīng)變并促進(jìn)動態(tài)再結(jié)晶。該機(jī)制與界面重構(gòu)協(xié)同作用,使材料經(jīng)歷10%塑性應(yīng)變后界面結(jié)合強(qiáng)度仍保持85%以上，增強(qiáng)相周圍形成約5μm厚的應(yīng)變協(xié)調(diào)層，顯著提升高溫延性與穩(wěn)定性。

2.4 動態(tài)再結(jié)晶與變形速率關(guān)聯(lián)性

動態(tài)再結(jié)晶行為與應(yīng)變速率間的非線性關(guān)系是調(diào)控鈦基復(fù)合材料高溫性能的關(guān)鍵,其本質(zhì)源于位錯積累與熱激活過程的動態(tài)平衡,如表1所示。當(dāng)應(yīng)變速率低于10?3 s?1時,位錯攀移主導(dǎo)的連續(xù)再結(jié)晶機(jī)制形成等軸細(xì)晶結(jié)構(gòu),此時再結(jié)晶晶粒尺寸與Zener-Hollomon參數(shù)呈負(fù)相關(guān)。隨著應(yīng)變速率提升至10?2 s?1量級,變形儲能梯度促使不連續(xù)再結(jié)晶形核,新晶界通過消耗變形基體快速遷移形成帶狀組織。

表1 不同應(yīng)變速率下再結(jié)晶率對照

根據(jù)表1數(shù)據(jù)顯示,再結(jié)晶率在10?2 s?1時達(dá)到峰值72.1%,但繼續(xù)提升應(yīng)變速率反而引發(fā)再結(jié)晶率下降,這源于絕熱溫升導(dǎo)致的晶粒粗化效應(yīng)。定量模型揭示臨界應(yīng)變速率的關(guān)系式如式(1):

式中:  ε ˙ c 為臨界應(yīng)變速率, s?1;  D G 為晶界擴(kuò)散系數(shù),m2/s; b為伯格斯矢量, nm; k為玻爾茲曼常數(shù); T為溫度,K;Q為再結(jié)晶激活能,J/mol;R為氣體常數(shù);  α為材料常數(shù),與 3D網(wǎng)絡(luò)結(jié)構(gòu)相關(guān)。

由式(1)可知,通過降低晶界擴(kuò)散活化能可拓展動態(tài)再結(jié)晶的優(yōu)勢應(yīng)變速率窗口。當(dāng)應(yīng)變速率超過臨界值時,位錯增殖速率超越動態(tài)恢復(fù)能力,導(dǎo)致殘留位錯密度上升 17%~23%,這種位錯結(jié)構(gòu)的自組織行為形成亞晶界網(wǎng)絡(luò),為后續(xù)再結(jié)晶提供形核位點[4]。

值得注意的是,增強(qiáng)相的空間分布通過改變局部應(yīng)變場影響再結(jié)晶動力學(xué)。在增強(qiáng)相聚集區(qū)域(間距<5μm),再結(jié)晶形核激活能降低約15%,這得益于界面應(yīng)力場促進(jìn)位錯重排。而增強(qiáng)相稀疏區(qū)(間距>15μm)則呈現(xiàn)典型的位錯胞演化機(jī)制,其再結(jié)晶前沿遷移速率比密集區(qū)快 2~3倍。這種差異化的再結(jié)晶行為導(dǎo)致材料微觀組織的梯度化特征,通過合理設(shè)計應(yīng)變速率路徑可實現(xiàn)晶粒尺寸的跨尺度調(diào)控。

3、組織調(diào)控策略與性能優(yōu)化

3.1 熱處理工藝參數(shù)優(yōu)化設(shè)計

分級時效處理通過多階段溫度場設(shè)計實現(xiàn)對鈦基復(fù)合材料相組成的精準(zhǔn)調(diào)控。該技術(shù)路線首先在β相區(qū)(900~950℃)進(jìn)行固溶處理促使增強(qiáng)相/基體界面元素均勻化，隨后階梯式降溫至中溫區(qū)(750~800℃)促進(jìn)次生α相定向析出，最終在低溫區(qū)(550~600℃)完成相界面穩(wěn)定化。這種分段控溫策略能突破傳統(tǒng)等溫時效的擴(kuò)散動力學(xué)限制,使α相體積分?jǐn)?shù)提升至85%以上。3個關(guān)鍵控制節(jié)點:在初級時效階段(2h/800℃)，板條狀α相沿增強(qiáng)相界面擇優(yōu)生長，其長徑比控制在10:1~15:1區(qū)間以優(yōu)化載荷傳遞效率;次級時效階段(4h/650℃)通過界面能調(diào)控促使等軸α相在β相基體內(nèi)均勻形核，此時時效時間延長可增加次生α相數(shù)量但會減小其尺寸;終極穩(wěn)定階段(8h/580℃)主要抑制β相分解并消除界面殘余應(yīng)力。這種分級處理使α相尺寸分布呈現(xiàn)雙峰特征，其中粗大α板條(3~5μm)提供強(qiáng)度支撐，細(xì)小等軸α相(0.5~1μm)則通過阻礙位錯運(yùn)動提升塑性。

在相界面調(diào)控方面，分級時效誘導(dǎo)形成梯度化界面結(jié)構(gòu)。初級時效階段形成的TiB/α相界面具有2~3nm厚度的非晶過渡層，該結(jié)構(gòu)通過抑制元素偏析將界面剪切強(qiáng)度提升至1.8GPa;次級時效階段則在α/β相界面處產(chǎn)生周期性位錯陣列，其間距(100~150nm)與增強(qiáng)相分布形成空間匹配。這種多尺度界面設(shè)計使材料在650℃高溫下的抗拉強(qiáng)度較常規(guī)處理提升22%，同時延伸率保持在8%以上。值得注意的是，時效冷卻速率需精確控制在5~10℃/min范圍，過快的冷卻會誘發(fā)馬氏體相變，而過慢則導(dǎo)致α相過度粗化。

3.2 復(fù)合結(jié)構(gòu)梯度化制備技術(shù)

梯度熱壓燒結(jié)工藝通過空間溫度場與壓力場的協(xié)同調(diào)控實現(xiàn)增強(qiáng)相梯度分布，其核心在于建立粉末堆垛密度與燒結(jié)動力學(xué)的映射關(guān)系。該技術(shù)采用多層預(yù)制體結(jié)構(gòu)設(shè)計,每層增強(qiáng)相含量按指數(shù)函數(shù)梯度變化，配合分區(qū)控溫裝置在燒結(jié)過程中形成軸向溫度梯度(50~80℃/cm)。這種設(shè)計使得增強(qiáng)相在表面富集區(qū)(體積分?jǐn)?shù)25%~30%)通過毛細(xì)作用定向遷移，同時在芯部過渡區(qū)(15%~20%)形成三維互鎖結(jié)構(gòu)。

梯度燒結(jié)試樣的抗拉強(qiáng)度較均質(zhì)材料提升38%，這歸因于表面增強(qiáng)相富集層(厚度200~300μm)對裂紋萌生的有效抑制。在工藝參數(shù)優(yōu)化方面，升溫速率控制在5℃/min時可獲得最佳增強(qiáng)相分布梯度，此時界面擴(kuò)散距離與增強(qiáng)相間距比值穩(wěn)定在0.7~1.2。值得注意的是,軸向壓力梯度(10~15MPa/cm)的引入促使增強(qiáng)相沿最大剪應(yīng)力方向排列，其取向角分布集中在45°±5°范圍，這種取向特征使材料各向異性指數(shù)降低至1.15以下。

梯度結(jié)構(gòu)同時改善熱殘余應(yīng)力分布，表面壓應(yīng)力值達(dá)-350MPa,而芯部拉應(yīng)力控制在+80MPa以內(nèi),這種應(yīng)力狀態(tài)協(xié)同提升材料的抗疲勞性能。

3.3 高溫服役性能綜合評價

鈦基復(fù)合材料高溫服役性能評價需構(gòu)建多參數(shù)耦合指標(biāo)體系，揭示蠕變損傷與氧化失效的交互作用機(jī)制。體系分為三個層級:宏觀力學(xué)性能(蠕變速率、斷裂延伸率)、微觀結(jié)構(gòu)穩(wěn)定性(位錯密度衰減率、氧化層厚度)、界面行為(界面剪切強(qiáng)度、元素互擴(kuò)散系數(shù))。界面行為指標(biāo)權(quán)重最高(0.35),界面剪切強(qiáng)度是關(guān)鍵,低于800MPa時蠕變壽命顯著下降。Ti-Al互擴(kuò)散系數(shù)作為氧化穩(wěn)定性判據(jù)，超出3.5×10?1? m2/s易形成脆性TiAl?相。蠕變速率與位錯密度衰減率高度相關(guān)(r=0.78),動態(tài)恢復(fù)過程主導(dǎo)后期變形行為。氧化層厚度對界面剪切強(qiáng)度影響呈非線性:<5μm提升8%~12%，>10μm界面強(qiáng)度驟降逾30%。為整合多參數(shù)特征，采用主成分分析法提取貢獻(xiàn)率超85%的前兩個主成分，分別對應(yīng)力學(xué)性能維持能力和界面穩(wěn)定性。

4、結(jié)語

本研究通過建立溫度-應(yīng)變響應(yīng)模型與界面演化理論，闡明鈦基復(fù)合材料高溫變形微觀機(jī)制。提出的梯度燒結(jié)與分級時效協(xié)同調(diào)控方法，有效解決增強(qiáng)相分布均勻性差與界面結(jié)合強(qiáng)度低的行業(yè)難題。創(chuàng)新設(shè)計的評價體系揭示界面行為對高溫性能的決定性作用，為材料優(yōu)化指明方向。研究成果已應(yīng)用于渦輪葉片模擬件制備，展現(xiàn)出顯著工程應(yīng)用潛力，后續(xù)將開展復(fù)雜應(yīng)力場下的長時服役性能研究。

參考文獻(xiàn)

[1] 脫錦鵬，陳安琦，姚富升，等.顆粒增強(qiáng)耐熱鈦基復(fù)合材料設(shè)計制備研究進(jìn)展[J].材料導(dǎo)報,2025,39(8):195-204.

[2] 張祿，沈翔宇，劉喆，等.高溫及氧化作用對陶瓷基復(fù)合材料循環(huán)變形失效機(jī)制影響規(guī)律研究[J/OL].復(fù)合材料學(xué)報,1-13[2025-07-22].https://doi.org/10.13801/j.cnki.fhclxb.20250321.002.

[3] 白坤舉.碳纖維增強(qiáng)鎂基復(fù)合材料高溫變形微觀組織演化研究[J].湖北農(nóng)機(jī)化,2020(8):152-153.

[4] 周珊珊.SiCp/AZ91鎂基復(fù)合材料及AZ91鎂合金的高溫變形行為[J].機(jī)械工程師,2017(8):87-88+91.

（注，原文標(biāo)題：鈦基復(fù)合材料高溫變形機(jī)制與組織調(diào)控_段丹萍）

相關(guān)鏈接
